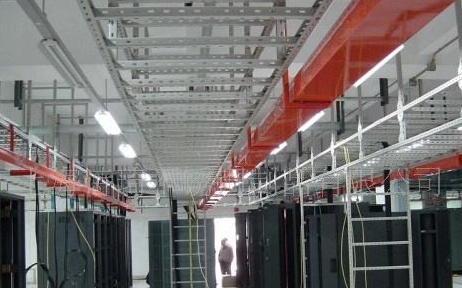

引入不同類型的電纜橋架
電纜托架安裝的支撐由立柱和支撐臂完成。 立柱是支撐電纜橋架的主要組件。 橋的載荷通過承載臂傳遞到立柱。 因此，柱和臂是電纜橋架安裝的兩個主要組成部分。
濟南電纜橋架結構類型選擇：
在工程設計文檔中，通常將電纜橋架通常稱為“橋架”，并且未指出具體的結構特征。 不同類型和不同材料的電纜橋架的相差很大，結構類型的混亂會給工作現場帶來熱量。 機械保護問題。 因此，在設計階段，應要求設計人員根據工程環境特征和技術要求合理選擇電纜橋架的結構特征，并在圖紙的型號標簽和材料表中明確表達。
剛性結構系統的全稱，具有緊密連接的支撐纜線(以下稱為橋)，包括以下部分：槽形，托盤形或階梯形筆直段，直通，三通，四通組件和支撐臂(臂架)，吊架， 等。 在安裝過程中，上下橋架已為市場所認可，并接受了電纜橋架行業的本地化。 該產品使用高質量的冷軋鋼板，受到了廣泛的關注。 產品由冷軋鋼板制成。 表面處理包括冷鍍鋅，熱浸鍍鋅和靜電。 噴涂，阻燃涂料，烤漆等

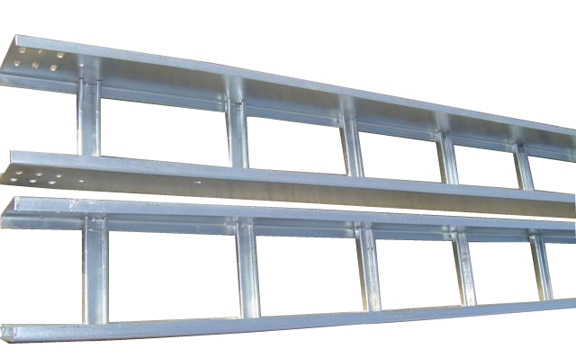

1.級聯電纜橋架
CQ1-T階梯式電纜橋架根據國內外相關材料進行了改進。 它具有重量輕，成本低，形狀獨特，安裝方便，散熱和通風良好的優點。 適用于大直徑電纜的敷設，也適用于高低壓電力電纜的敷設。
2，橋架電纜橋架
托盤式電纜橋架在石油，化學，輕工業和電信中使用廣泛。 具有重量輕，負荷大，外形美觀，結構簡單，安裝方便的優點。 它適用于電力電纜的安裝和控制電纜的敷設。
3，槽式電纜橋架
槽式電纜橋架是一個完全封閉的電纜橋架。 它是用于高度敏感系統的計算機電纜，通信電纜，熱電偶電纜和其他控制電纜的理想選擇。 在嚴重腐蝕下，它對控制電纜的屏蔽干擾和對環境電纜的保護具有良好的效果。
級聯，托盤和槽形電纜橋架的優缺點：階梯式線橋具有良好的通風性能，并且不防塵或抗干擾。 槽式和橋式線橋是防塵和抗干擾的。
4，大跨度電纜橋架
當前的大跨度電纜橋架通常由拉擠的FRP型材組裝而成，用于電力電纜，控制電纜，照明電纜和附件。 與鐵橋相比，它具有較長的使用壽命(一般設計壽命為20年)，易于安裝且成本較低(比重僅為碳鋼的1/4，在施工過程中無需動火，長度不超過 單橋可以達到8米，甚更長)，易于??切割，無需維護等優點。
5，模塊化電纜橋架
模塊化電纜橋架是電纜橋架系列中的第二代的新型橋架。 適用于各種工程，各種單元和各種電纜的鋪設。 具有結構簡單，配置靈活，安裝方便，形式新穎的特點。 只要組合式電纜橋架采用三種基本類型的寬度100、150和200mm，它可以形成您所需尺寸的電纜橋架。 它可以根據現場安裝情況任意旋轉和加寬，而無需生產彎頭和三通等附件。 分界帶頭。 任何地方都無需打孔，可通過管子進行焊接。 工程設計方便，生產運輸方便，安裝施工更方便。 它是當前電纜橋架中理想的產品。
聲明：本文為本站原創文章，于2019年10月25日，由濟南電纜橋架小編發表。
